Manuale Durst M800 + CLs 80

Discussioni su ingranditori e tecniche di stampa

Moderatori: chromemax, Silverprint

Avatar utente
loupgarou
esperto
Messaggi: 121
Iscritto il: 03/12/2018, 9:04
Reputation:

Re: Manuale Durst M800 + CLs 80

Messaggioda loupgarou » 25/03/2019, 17:45

electro-x ha scritto:Le due teste (M700 e M800) sono intercambiabili quindi può essere che la colonna tubolare in due sezioni, a richiesta, fosse disponibile anche per l'M800; mentre su M700 era di serie quella tubolare e a richiesta quella graduata. Il vantaggio della tubolare in due sezioni è che l'ingranditore, tutto chiuso, ha un ingombro in altezza veramente contenuto.
I vitoni laterali agiscono sulla regolazione del gioco laterale di scorrimento. Per rendere più scorrevole il sollevamento della testa devi smontare, pulire e lubrificare perni e ingranaggi del meccanismo di sollevamento e anche la colonna graduata in particolare dove viene in contatto con il meccanismo.

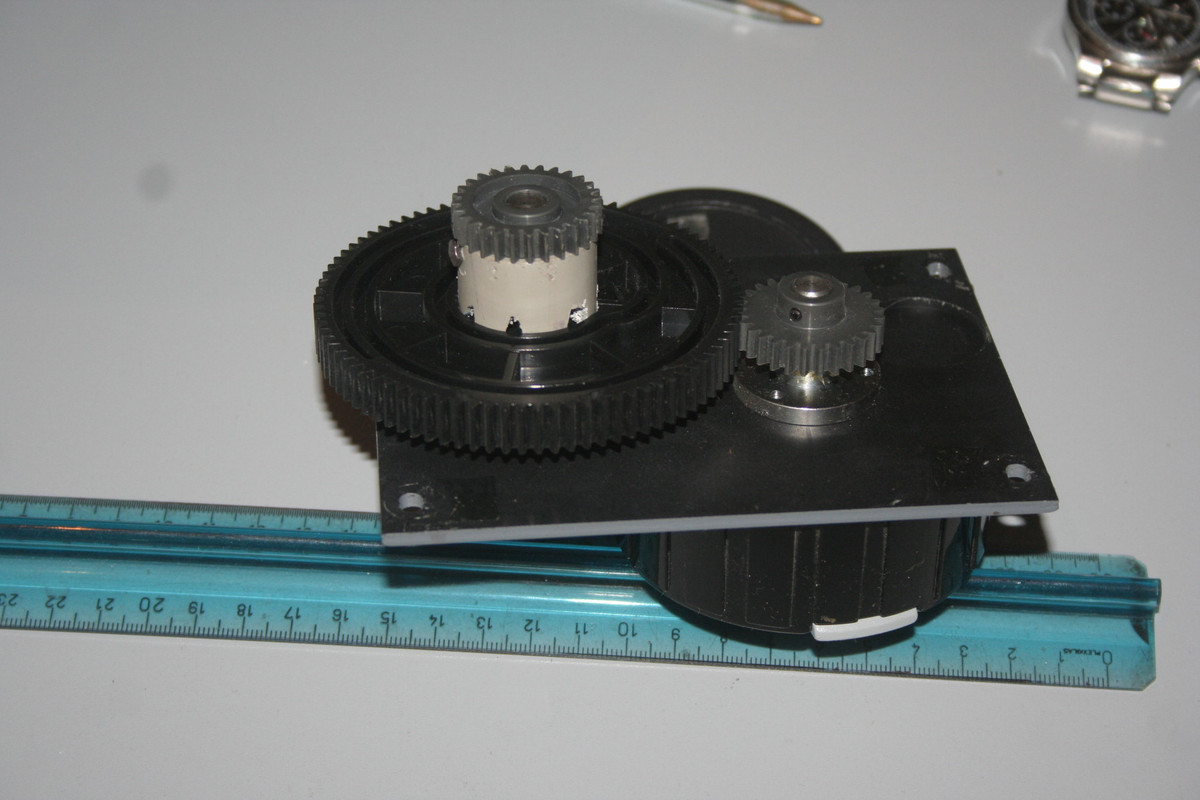

Dunque, ho smontato il supporto della testa, e tirato giù la piastra della cremagliera.
E' del primo tipo secondo il topic post163224.html?hilit=durst%20m800#p163224
e direi che il "duro" è tutto lì. Ho notato che è stato aggiunto un accrocco fatto a mano, un mozzicone di tubo di plastica grigio sull'asse tra la ruota dentata ed il pignone cremagliera, probabilmente x evitare che l'albero si piegasse. Anche la spina che tiene il pignone è stata sostituita con un chiodaccio.
Immagine
Al di sotto del pignone calettato sulla manopola c'è una serie di rondelle di cui quelle centrali ondulate. Forse x fare pressione ed attrito? Sono di origine o un'aggiunta posteriore?
I denti di pignone e ruota grande ingranano MOLTO. Comunque il tutto sembra pulito.
Dato il peso NOTEVOLE della testa mi è venuto il dubbio che lo sforzo necessario per muovere il tutto sia voluto, perchè la testa non cada giù da sola.
Spero in ulteriori commenti e consigli, grazie.



Advertisement
Avatar utente
Rusty_0
appassionato
Messaggi: 14
Iscritto il: 19/02/2019, 10:33
Reputation:

Re: Manuale Durst M800 + CLs 80

Messaggioda Rusty_0 » 26/03/2019, 12:37

Buongiorno ragazzi, noto che avete il manuale in italiano, potrei chiedervi di avere una copia in pdf?
Inoltre, se usate la testa colore cls80, come settate i filtri contrasto?



Avatar utente
loupgarou
esperto
Messaggi: 121
Iscritto il: 03/12/2018, 9:04
Reputation:

Re: Manuale Durst M800 + CLs 80

Messaggioda loupgarou » 26/03/2019, 14:01

Rusty_0 ha scritto:Buongiorno ragazzi, noto che avete il manuale in italiano, potrei chiedervi di avere una copia in pdf?
Inoltre, se usate la testa colore cls80, come settate i filtri contrasto?


Accidenti, speravo scrivessi con suggerimenti e consigli!
Comunque io ci ho il manuale italiano in originale autentico. Vedrò stasera di scannartelo. Però credo di non poter allegare pdf nei messaggi del forum, mandami tua email, ev. con MP.



Avatar utente
loupgarou
esperto
Messaggi: 121
Iscritto il: 03/12/2018, 9:04
Reputation:

Re: Manuale Durst M800 + CLs 80

Messaggioda loupgarou » 26/03/2019, 18:43

Rusty_0 ha scritto:Buongiorno ragazzi, noto che avete il manuale in italiano, potrei chiedervi di avere una copia in pdf?
Inoltre, se usate la testa colore cls80, come settate i filtri contrasto?


Ti ho scannato il manuale, se mi mandi tua email te lo invio.
Faccio presente che la testa colore accennata nel manuale non è la CLS80, ma un modello più vecchio.



Advertisement
Avatar utente
Rusty_0
appassionato
Messaggi: 14
Iscritto il: 19/02/2019, 10:33
Reputation:

Re: Manuale Durst M800 + CLs 80

Messaggioda Rusty_0 » 26/03/2019, 21:03

Ti ho inviato un messaggio con la mail, ti ringrazio.
per quanto riguarda i filtri contrasto, ho trovato su angoli remoti del web una tabella di doppia filtrazione con riferimento alle teste cls66 e cls70..dovrebbe essere uguale anche per il cls80 dato che hanno lo stesso fondo scala? forse, ovviamente indicano espressamente che sono da testare, quindi prevedo una noiosa sessione di consumo carta....almeno ho una base di partenza di settaggio che, a quanto pare, si discosta molto dai valori presenti sui fondo scala 130M e 170M, che invece variano di poche unità, inoltre sul 100M saltano via le gradazioni 00, 4½ e 5, utile info che mi ha evitato di perdere tempo alla ricerca snervante di valori inesistenti...
Vedendo i seguenti valori mi pongo una domanda, in teoria le carte multi non hanno una gradazione base di contrasto 2?? aggiungo il giallo per sottrarre dominante blu alla luce, perchè mi trovo quasi sempre filtrazioni (in questi, ma anche su altre tabelle) in gradazione 2?? nelle tabelle del bugiardino ILFORD le filtrazioni, anche se singole, indicano di togliere filtri al 2...non è che la risultante sia uguale?? se si che senso ha aggiungere filtri? mha

Riporto qui in basso i dati:
DURST (100M):
ovviamente con riferimenti Y = giallo, M = Magenta
00 = --- / ----
0 = 92Y / 16M
½ = 74Y / 22M
1 = 56Y / 28M
1½ = 46Y / 37M
2 = 37Y / 46M
2½ = 28Y / 53M
3 = 26Y / 60M
3½ = 12Y / 75M
4 = 4Y / 90M
4½ = --- / ---
5 = ---/ ---


DURST (130M):

00 = 120Y / 0M
0 = 88Y / 6M
½ = 78Y / 8M
1 = 64Y / 12M
1½ = 53Y / 17M
2 = 45Y / 24M
2½ = 35Y / 31M
3 = 24Y / 42M
3½ = 17Y / 53M
4 = 10Y / 69M
4½ = 6Y / 89M
5 = 0Y / 130M


DURST (170M):

00 = 115Y / 0M
0 = 100Y / 5M
½ = 88Y / 7M
1 = 75Y / 10M
1½ = 65Y / 15M
2 = 52Y / 20M
2½ = 42Y / 28M
3 = 34Y / 45M
3½ = 27Y / 60M
4 = 17Y / 76M
4½ = 10Y / 105M
5 = 0Y / 170M



Avatar utente
Darklay
esperto
Messaggi: 189
Iscritto il: 18/06/2016, 19:28
Reputation:
Località: Roma
Contatta:

Re: Manuale Durst M800 + CLs 80

Messaggioda Darklay » 27/03/2019, 9:39

Trovo un po' inutili queste comparazioni testa colore filtri ilford. Tanto se si usa la testa colore bisogna imparare a conoscere come varia il contrasto al variare di y e m, e questo lo impari facendo delle prove.

La conversione può tornare utile forse a chi usava i condensatori ed i filtri ed è passato alla testa colore, ma anche qui basta un po' di pratica e si capisce come variare i colori per avere il contrasto desiderato .

Inviato dal mio Sony Xperia Z5 premium utilizzando Tapatalk



Avatar utente
Rusty_0
appassionato
Messaggi: 14
Iscritto il: 19/02/2019, 10:33
Reputation:

Re: Manuale Durst M800 + CLs 80

Messaggioda Rusty_0 » 27/03/2019, 10:50

Senza ombra di dubbio, ma per un semplice appassionato che ha poco tempo e stampa le sue 2 foto, che deve mettere a bilancio l'acquisto di un pacco di carta perchè influisce sulle spese familiari, le cose diventano un tantino complicate...le tabelle servono come il pane!!



Avatar utente
Darklay
esperto
Messaggi: 189
Iscritto il: 18/06/2016, 19:28
Reputation:
Località: Roma
Contatta:

Re: Manuale Durst M800 + CLs 80

Messaggioda Darklay » 28/03/2019, 1:43

Scusa ma tu sai che gradazioni usare dei filtri ilford vedendo il negativo? Hai così esperienza con i filtri?
Perché se la risposta è no, devi comunque capire come varia il contrasto anche con i filtri e lo impari sperimentando e quindi tanti vale usare la testa colore ed imparare direttamente da questa.
Poi se già conosci i filtri e sai quale usare guardando il negativo, ok le tabelle possono aiutare anche se per me creano confusione perché una corrispondenza precisa non c'è l'avrai mai.
Alla fine non è che serve chissà quanta carta per capire come usare la testa colore.

Inviato dal mio Sony Xperia Z5 premium utilizzando Tapatalk
