Obiettivo 90 nikkor "che si sposta"

Messaggioda paolob74 » 27/05/2012, 14:34

Ciao ragazzi,

Posseggo da un paio di mesi un nikkor 90 su piastra linhof....

Da una settimana l'obiettivo ha iniziato a muoversi dentro la piastra, ruota e si sposta... :(( :(( :((

Che culo!!!

Non credo dia problemi alle foto ma dà fastidio, ho provato a immaginare il modo di stringerlo ma non vorrei fare danni,

Consigli?



Advertisement
Avatar utente
Silverprint
moderatore
Messaggi: 11607
Iscritto il: 30/08/2011, 2:12
Reputation:
Località: Bologna
Contatta:

Re: Obiettivo 90 nikkor "che si sposta"

Messaggioda Silverprint » 27/05/2012, 15:37

:D

Ciao!

Niente di che, stringi tranquillo.

Gli obbiettivi per GF sono divisi in due parti, gruppo ottico anteriore e posteriore. Tra le due parti una volta strette vi è spazio per la piastra porta-ottica ed un anello filettato di ritegno.
Quello che più facilmente si allenta (capita...) e che devi stringere è l'anello di ritegno. Più difficilmente si allentano i gruppi ottici, comunque anche in quel caso nessun problema, basta ri-avvitare.

Per lavorarci tranquillo svita prima il gruppo ottico posteriore, stringi l'anello di ritegno e poi ri-avviti il gruppo ottico. Su alcuni obbiettivi e piastre è presente un dentino di blocco (rimovibile, è una vitina con la testa alta) per prevenire la rotazione in caso di "allentamento", se c'è assicurati che quando ri-avviti il dentino vada nella sua sede.

Alcuni anelli di ritegno hanno dei forellini per far presa con una chiave a settore, comunque non vanno stretti troppo...


Andrea Calabresi, a.k.a. Silverprint
http://www.corsifotoanalogica.it/wp

Avatar utente
paolob74
guru
Messaggi: 820
Iscritto il: 30/05/2010, 10:48
Reputation:

Re: Obiettivo 90 nikkor "che si sposta"

Messaggioda paolob74 » 27/05/2012, 21:45

Si smolla l'anello di ritegno....

Ma come l'avvito?

Serve un atrezzo speciale?

A mano è impossibile



Avatar utente
Silverprint
moderatore
Messaggi: 11607
Iscritto il: 30/08/2011, 2:12
Reputation:
Località: Bologna
Contatta:

Re: Obiettivo 90 nikkor "che si sposta"

Messaggioda Silverprint » 27/05/2012, 21:52

Come sarebbe "a mano è impossibile"?
Hai rimosso il gruppo posteriore?

È troppo sottile?

Se l'anello ha i buchini si può usare una chiave a settore.
Se non hai il dentino di fermo puoi anche aiutarti girando il gruppo ottico anteriore.


Andrea Calabresi, a.k.a. Silverprint
http://www.corsifotoanalogica.it/wp

Advertisement
Avatar utente
paolob74
guru
Messaggi: 820
Iscritto il: 30/05/2010, 10:48
Reputation:

Re: Obiettivo 90 nikkor "che si sposta"

Messaggioda paolob74 » 27/05/2012, 22:42

Ho svitato il gruppo posteriore... :(( :(( :((

L'anello ha degli smussi geometrici a croce, a mano non si può stringere, è troppo liscio.

Che chiave serve?



Avatar utente
Silverprint
moderatore
Messaggi: 11607
Iscritto il: 30/08/2011, 2:12
Reputation:
Località: Bologna
Contatta:

Re: Obiettivo 90 nikkor "che si sposta"

Messaggioda Silverprint » 27/05/2012, 23:20

paolob74 ha scritto:L'anello ha degli smussi geometrici a croce, a mano non si può stringere, è troppo liscio. Che chiave serve?

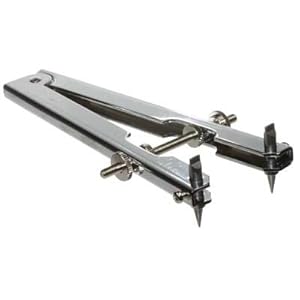

Boh? Mai visti 'sti smussi! Una cosa così? http://ecx.images-amazon.com/images/I/3 ... AA300_.jpg
Il dentino c'è? Se non c'è è più semplice, tieni fermo l'anellino e giri il gruppo anteriore...


Andrea Calabresi, a.k.a. Silverprint
http://www.corsifotoanalogica.it/wp

Avatar utente
paolob74
guru
Messaggi: 820
Iscritto il: 30/05/2010, 10:48
Reputation:

Re: Obiettivo 90 nikkor "che si sposta"

Messaggioda paolob74 » 27/05/2012, 23:22

La foto che hai postato corrisponde all'attrezzo che servirebbe...

Dove devo spendere questi altri soldi?

Come cavolo si definisce?



Avatar utente
Silverprint
moderatore
Messaggi: 11607
Iscritto il: 30/08/2011, 2:12
Reputation:
Località: Bologna
Contatta:

Re: Obiettivo 90 nikkor "che si sposta"

Messaggioda Silverprint » 27/05/2012, 23:31

paolob74 ha scritto:Dove devo spendere questi altri soldi?

Io troverei un metodo alternativo... Come dice Nicola.

Grazie Nicola... :)


Andrea Calabresi, a.k.a. Silverprint
http://www.corsifotoanalogica.it/wp

Avatar utente
Silverprint
moderatore
Messaggi: 11607
Iscritto il: 30/08/2011, 2:12
Reputation:
Località: Bologna
Contatta:

Re: Obiettivo 90 nikkor "che si sposta"

Messaggioda Silverprint » 27/05/2012, 23:45

No, no, per il suggerimento per il calibro...

Spanner wrench serve a poco, hai presente le nostre ferramenta? =))


Andrea Calabresi, a.k.a. Silverprint
http://www.corsifotoanalogica.it/wp

Avatar utente
paolob74
guru
Messaggi: 820
Iscritto il: 30/05/2010, 10:48
Reputation:

Re: Obiettivo 90 nikkor "che si sposta"

Messaggioda paolob74 » 28/05/2012, 7:35

L'attrezzo è uno spanner wrench, non c'è bisogno di comprarlo, puoi usare al suo posto un normalissimo calibro a nonio, anche di quelli da 2€ del Mercatone.


Ma esiste una traduzione di questo spanner wrench?

Ho cercato su questo sito: http://www.rs-components.it/

E' la fonte di ogni mio giocattolo.

puoi usare al suo posto un normalissimo calibro a nonio


Secondo me con questo si spacca il calibro e si rovina l'anello, ragazzi parliamo di meccanica e ottica di alta precisione.... :)) :)) :))
